某些建设单位的实验室内部有时会用到工业蒸汽，例如空调的供热、加湿，水加热器，纯化水制备等，一般情况下蒸汽管道从工厂园区蒸汽主管经减压装置接入。蒸汽的利用符合节能环保的要求。实验室内部的工业蒸汽管道虽然压力和温度不是很高，但一些管道划入了GC3等级，那我们如何对其等级进行划分呢，下文来简单介绍一下。

根据国家现行标准《压力管道安全技术监察规程—工业管道》TSG D0001按照设计压力、设计温度、介质毒性程度、腐蚀性和火灾危险性将工业金属压力管道划分为 GC1、GC2、GC3 三个等级。

符合下列条件之一的工业管道，为GC1级：

GC2级：

除规定的GC3级管道外，介质毒性程度、火灾危险性（可燃性）、设计压力和设计温度低于GC1级的管道。

GC3级：

输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度高于-20℃但是不高于185℃的管道。

管道支吊架的安装应符合设计文件、产品技术文件和国家现行有关标准的规定。

当安装管道时，应及时固定和调整支吊架。支吊架安装位置应准确，安装应平整牢固，与管子接触应紧密。

无热位移的管道，其吊杆应垂直安装。有热位移的管道，其吊杆应偏置安装。当设计文件无规定时，吊点应设置在位移的相反方向，并应按位移值的1/2偏位安装，如图。两根有热位移的管道不得使用同一吊杆。

有热位移的管道吊架安装

固定支架应按设计文件的规定安装，并应在补偿装置预拉伸或预压缩之前固定。没有补偿装置的冷热管道直管段上不得同时安装2个及2个以上的固定支架。

导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。不得在滑动支架底板处临时点焊定位，仪表和电气构件不得焊在滑动支架上。有热位移的管道，当设计文件无规定时，支架安装位置应从支撑面中心向位移反方向偏移，偏移量应为位移值的1/2，如图，绝缘层不得妨碍其位移。

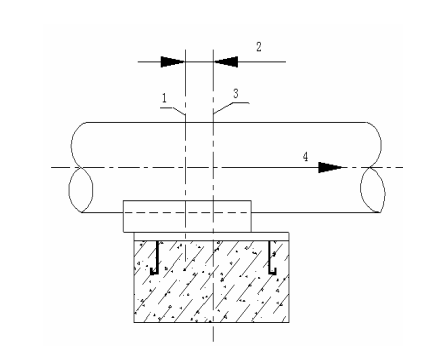

滑动支架安装位置

弹簧支吊架的弹簧高度，应按设计文件规定安装，弹簧应调整至冷态值，并应做记录。弹簧的临时固定件，应待系统安装、试压、绝热完毕后再拆除。

铸铁、铅、铝及大口径管道上的阀门，应设置专用支架，不得以管道承重。

管架紧固在槽钢或工字钢翼板斜面上时，其螺栓应有相应的斜垫片。

管道安装时不宜使用临时支吊架。当使用临时支吊架时，不得与正式支吊架位置冲突，不得直接焊在管子上，并应有明显标记。在管道安装完毕后应予拆除。

管道安装完毕后，应按设计文件规定逐个核对支吊架的形式和位置，并应填写“管道支吊架安装记录”。

有热位移的管道，在热负荷运行时，应及时对支吊架进行下列检查和调整：
